Sistemas VRF/VRV de climatización industrial: qué son, cómo funcionan y cuándo conviene instalarlos
Un director de ingeniería que está por especificar la climatización de una planta nueva se enfrenta casi siempre a la misma disyuntiva: ¿un sistema central de agua helada, con todo lo que implica en cuarto de máquinas y tubería, o una solución de expansión directa que se adapte zona por zona? Cuando el proyecto tiene múltiples áreas con cargas térmicas distintas —oficinas administrativas, salas limpias, laboratorios de control de calidad, líneas de producción con generación de calor propia— la respuesta suele apuntar hacia un sistema VRF o VRV.
El problema es que buena parte de la información disponible sobre VRF/VRV está escrita para el mercado residencial o para edificios de oficinas, no para las condiciones de una planta industrial: cargas térmicas irregulares, zonas con requisitos normativos distintos, integración con sistemas de extracción y presión diferencial, y presupuestos que se justifican con retorno de inversión, no solo con confort. Esta guía explica qué es un sistema VRF/VRV, cómo funciona técnicamente y en qué escenarios industriales conviene frente a alternativas como un chiller con unidades manejadoras de aire.
¿Qué son los sistemas VRF y VRV?
¿Qué son los sistemas VRF y VRV?
Lo que diferencia a un VRF/VRV de un split convencional o un multisplit no es solo tener varias evaporadoras, sino que el compresor modula su capacidad de forma continua (no en escalones fijos), lo que permite que cada zona reciba exactamente el refrigerante que necesita en ese momento, sin sobredimensionar el sistema completo para cubrir el peor caso.
VRF (Variable Refrigerant Flow, o flujo de refrigerante variable)
Es el término genérico que usa la industria para describir un sistema de climatización en el que una sola unidad condensadora exterior alimenta a múltiples unidades evaporadoras interiores, y un compresor tipo inverter ajusta el caudal de refrigerante que llega a cada una según la demanda real de esa zona.
VRV (Variable Refrigerant Volume)
En la práctica, es el mismo concepto tecnológico: es el nombre comercial que registró Daikin cuando desarrolló esta tecnología a inicios de los años ochenta. Con el tiempo otros fabricantes —Mitsubishi Electric, LG, Samsung, Toshiba— lanzaron sus propias versiones y, para no usar una marca registrada de un competidor, adoptaron el término genérico VRF. Fuera de la discusión de nomenclatura, ambos términos describen la misma familia de sistemas y en este artículo se usan de forma indistinta.

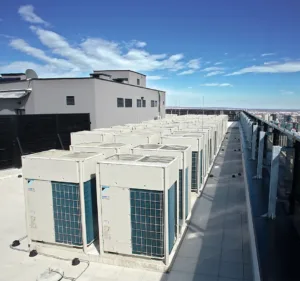

Sistemas VRF Daikin
Sistemas VRF Daikin
Cómo funciona el flujo de refrigerante variable en una instalación industrial
A nivel de ingeniería, un sistema VRF/VRV industrial se compone de tres bloques que deben diseñarse juntos, no en aislado.
La unidad condensadora exterior —o el conjunto de unidades condensadoras en configuración modular, común en proyectos de mayor capacidad— aloja los compresores inverter y controla la presión del sistema. En instalaciones industriales de gran superficie es habitual combinar varios módulos condensadores en cascada para alcanzar capacidades de cientos de toneladas de refrigeración sin perder la lógica de control unificado.
Las unidades evaporadoras interiores, distribuidas por zona, pueden ser de distintos formatos: equipo tipo cassette de techo para áreas abiertas, ductable para zonas que requieren distribución de aire por conducto (frecuente en salas limpias con requisitos de renovaciones de aire por hora), o de pared para oficinas dentro de la misma planta. Cada evaporadora tiene su propia válvula de expansión electrónica, que es justamente lo que permite la modulación independiente por zona.
La red de tubería de refrigerante y el sistema de control conectan ambos extremos. Aquí es donde más se diferencia un proyecto industrial bien diseñado de uno improvisado: el ruteo de tubería determina las pérdidas de carga, los desniveles máximos entre unidad condensadora y evaporadoras, y la longitud equivalente total del sistema, variables que en un split doméstico casi no importan pero que en una planta con condensadoras en azotea y evaporadoras a 40 o 60 metros de distancia son determinantes para que el sistema rinda lo que el fabricante indica en su ficha técnica.
Bomba de calor frente a recuperación de calor
Un proyecto industrial normalmente elige entre dos configuraciones de VRF/VRV, y la elección tiene implicaciones de costo y de operación que vale la pena entender antes de especificar.
En la configuración de bomba de calor, todas las zonas del sistema operan en el mismo modo: o todas enfrían o todas calientan. Es la opción más común y la más económica, adecuada cuando las distintas áreas de la planta tienen necesidades térmicas similares a lo largo del día.
En la configuración de recuperación de calor (heat recovery), el sistema puede enfriar unas zonas mientras calienta otras de forma simultánea, y —esto es lo relevante para una planta industrial— aprovecha el calor que retira de las zonas en modo enfriamiento para calentar las que lo necesitan, en lugar de desecharlo al exterior. En instalaciones con procesos que generan calor de forma constante en un área (un cuarto de compresores, un área de empaque con maquinaria) mientras otra zona necesita calefacción (oficinas en temporada fría, un almacén refrigerado colindante), la recuperación de calor puede representar un ahorro operativo relevante, aunque con un costo de inversión inicial más alto.
Sistemas VRF frente a chiller: cuándo conviene cada solución
Esta es la pregunta que con más frecuencia llega a la mesa de ingeniería, y la respuesta correcta depende de la naturaleza del proyecto, no de una preferencia tecnológica.
Un sistema de agua helada con chiller sigue siendo la mejor opción cuando la planta tiene una carga térmica alta y relativamente estable, cuando se requiere climatizar procesos además de personas (agua de proceso, moldes, equipos), o cuando la vida útil esperada del sistema y el volumen de refrigerante centralizado hacen más sentido económico frente a distribuir refrigerante por toda la planta. Si además el proyecto ya contempla una unidad manejadora de aire industrial o una torre de enfriamiento como parte de un sistema de agua helada más amplio, mantener esa arquitectura suele ser más eficiente que introducir una segunda tecnología en paralelo.
Un sistema VRF/VRV, en cambio, tiene sentido cuando la planta tiene múltiples zonas con perfiles de uso y de carga distintos —algunas con ocupación variable, otras con equipos que generan calor de forma intermitente— y se necesita control independiente por zona sin construir un cuarto de máquinas central ni una red de tubería hidráulica. También conviene en ampliaciones o remodelaciones donde no hay espacio ni presupuesto para instalar un chiller nuevo, y en instalaciones donde la velocidad de puesta en marcha importa: un VRF/VRV modular suele instalarse y arrancar más rápido que un sistema de agua helada completo.
Hay un tercer escenario, cada vez más común en proyectos que EHVAC desarrolla para clientes con instalaciones mixtas: usar VRF/VRV para las áreas administrativas y de soporte (oficinas, salas de juntas, comedores, laboratorios pequeños) mientras el proceso productivo se climatiza con un sistema de agua helada dedicado. Esta combinación evita sobredimensionar el chiller principal para cubrir zonas de baja carga y, al mismo tiempo, conserva la robustez del sistema central donde realmente se necesita.
Comparación rápida
| Criterio | VRF / VRV | Chiller con agua helada |
|---|---|---|
| Mejor para | Zonas con cargas y horarios de uso distintos | Cargas altas y estables, procesos además de personas |
| Velocidad de instalación | Más rápida, por fases | Más lenta, requiere cuarto de máquinas |
| Zonificación | Control independiente por zona | Depende del diseño hidráulico y de UMAs |
| Distribución | Tubería de refrigerante hacia cada zona | Tubería de agua helada a UMAs/fan coils |
| Escenario típico EHVAC | Oficinas y áreas de soporte en la misma planta | Proceso productivo con carga estable |
Caso ilustrativo
En un proyecto típico de expansión para una planta de manufactura en el Bajío, el área de producción —con hornos y líneas de ensamble que generan calor constante— se mantiene con un sistema de agua helada existente, mientras que las nuevas oficinas de ingeniería y calidad, construidas sobre una losa mezzanine sin espacio para ductería central, se climatizan con un VRF de recuperación de calor. El resultado es que cada zona nueva se pone en marcha de forma independiente conforme avanza la construcción, sin esperar a que el sistema central tenga capacidad disponible ni modificar la sala de máquinas existente.
Qué instalaciones industriales se benefician más los sistemas VRF
No todas las plantas obtienen el mismo beneficio de esta tecnología, y vale la pena ser específico sobre dónde rinde mejor.
Errores comunes al especificar sistemas VRF en proyectos industriales
Seleccionar el modelo correcto de un catálogo es la parte más sencilla del proyecto. Lo que determina si un sistema VRF/VRV rinde lo esperado durante los siguientes quince años es el cálculo de carga por zona, el ruteo de tubería, la selección entre configuración de bomba de calor o recuperación de calor, y la integración con el resto de los sistemas de la planta: eléctrico, protección contra incendio, extracción y control de edificio.
Cálculo de carga térmica
El error que más problemas genera después de la puesta en marcha es calcular la carga térmica por zona usando reglas generales de pies cuadrados en lugar de un cálculo detallado que considere la carga interna real: iluminación, equipos, ocupación y ganancia solar de cada área. En una oficina esto rara vez se nota; en una planta con líneas de producción cerca de las zonas climatizadas, un cálculo genérico deja el sistema corto de capacidad justo donde más se necesita.
Longitud equivalente de tubería
Otro error frecuente es no considerar la longitud equivalente de tubería y el desnivel entre unidad condensadora y evaporadoras al seleccionar el modelo. Los fabricantes publican límites máximos de longitud total, longitud desde la primera derivación y desnivel vertical, y superarlos —algo fácil de hacer en una planta grande con la condensadora en azotea y evaporadoras en distintos niveles— reduce la capacidad real del sistema por debajo de lo que indica la ficha técnica, aunque el equipo esté correctamente instalado desde el punto de vista mecánico.
Transición de refrigerantes
También es común subestimar el impacto de la transición de refrigerantes en la vida útil del proyecto. Especificar hoy un sistema con un refrigerante que ya tiene fecha de retiro programada en la regulación aplicable puede dejar a la planta con un equipo difícil de dar mantenimiento o recargar en unos años, un riesgo que se evita revisando la hoja de ruta regulatoria del refrigerante antes de cerrar la especificación, no después.
Gestión de proyecto que técnico
Un cuarto error, más de gestión de proyecto que técnico, es tratar la instalación del VRF/VRV como un capítulo aislado de la obra en lugar de integrarlo con protección contra incendio, extracción de aire y sistemas eléctricos desde la ingeniería básica. La tubería de refrigerante que cruza muros cortafuego, los pasos por losas y la coordinación con el sistema de detección de fugas de refrigerante —relevante según el volumen de carga y la clasificación de ocupación del espacio— deben resolverse en planos, no en obra.
Requisitos de ventilación
Por último, muchos proyectos subestiman los requisitos de ventilación en cuartos donde se concentra refrigerante, un punto que la norma ASHRAE 15 regula específicamente y que conviene revisar con el equipo de ingeniería antes de definir la ubicación final de las unidades condensadoras.
Si estas en planes de desarrollar un proyecto con sistemas de flujo variable de refrigerante, te recomendamos nuestra siguiente guía sobre ingeniería de sistemas VRF/VRV. Podrás comprender mejor como climatizar tus proyectos con la máxima eficiencia energética , a bajo nivel de ruido y ahorrando espacio. Ademas, podrás encontrar respuestas a preguntas frecuentes que más hacen ingenieros de planta y compradores técnicos para proyectos HVAC industriales en México.
Normativa que debe considerar la ingeniería del proyecto en México
Un sistema VRF/VRV instalado en México debe cumplir, en primer lugar, con la NOM-026-ENER-2015, que establece los límites de eficiencia energética específicamente para acondicionadores de aire tipo dividido con flujo de refrigerante variable, sin ductos o con descarga libre. Esta norma, publicada en el Diario Oficial de la Federación y administrada por la CONUEE, es el punto de referencia obligatorio al seleccionar equipo para un proyecto formal en el país, y conviene verificar que el fabricante y modelo específicos cuenten con la certificación correspondiente antes de incluirlos en una especificación.
En el plano internacional, y como referencia técnica que E-HVAC aplica en el diseño de cuartos de máquinas y ubicación de unidades condensadoras, el estándar ASHRAE 15 define los requisitos de seguridad para sistemas de refrigeración, incluyendo ventilación de cuartos con carga de refrigerante, detección de fugas y clasificación de ocupación del espacio según el tipo y cantidad de refrigerante utilizado. Aunque no es una norma mexicana, es la referencia técnica que la mayoría de los fabricantes y firmas de ingeniería usan como base de diseño en Norteamérica, y buena parte de las guías de aplicación de VRF/VRV en instalaciones industriales remiten directamente a ella.
A esto se suma la transición internacional de refrigerantes hacia opciones de menor potencial de calentamiento global, un proceso que ya está modificando qué modelos de VRF/VRV ofrecen los fabricantes en México y que conviene revisar con el proveedor antes de cerrar la especificación de un proyecto con horizonte de operación de 15 o 20 años.
Un sistema VRF/VRV necesita ingeniería, no solo un catálogo de equipo
Para una instalación residencial o de oficina pequeña, un instalador especializado puede resolver esto sin mayor complicación. Para una planta industrial con zonas de proceso, salas limpias o requisitos normativos específicos del sector, el margen de error es menor y las consecuencias de una especificación incorrecta —sistemas que no alcanzan su capacidad nominal, consumo eléctrico por encima del esperado, mantenimiento complicado por accesos mal planeados— se pagan durante toda la vida útil del proyecto, no solo en la puesta en marcha.
Si tu planta o instalación tiene zonas con necesidades térmicas distintas y estás evaluando si un sistema VRF/VRV es la solución correcta frente a un chiller o una combinación de ambos, contactanos. Nuestro equipo parte del levantamiento de cargas real de tu instalación, no de una regla general, y te entregamos una recomendación con la configuración, el ruteo y el cumplimiento normativo ya resueltos desde el diseño.
