SISTEMAS DE AGUA HELADA

Hay instalaciones donde el aire acondicionado no puede fallar. Un hospital en pleno verano. Un centro de datos activo las 24 horas. Un hotel con 300 huéspedes. En esos contextos, un sistema de splits o minisplits no es suficiente —no por capacidad, sino por control, eficiencia y confiabilidad. Ahí entran los sistemas de agua helada.

Son la columna vertebral del enfriamiento en edificios grandes y procesos industriales. Y aunque el concepto parece técnico, la lógica es directa: en lugar de enfriar el aire directamente en cada cuarto, el sistema enfría agua en un punto central y la distribuye por toda la instalación. Cada espacio recibe frío sin necesidad de un equipo independiente por zona.

Este artículo explica cómo funcionan, qué los compone, para qué tipo de proyectos tiene sentido instalarlos, y qué errores conviene evitar al seleccionarlos.

Un sistema de agua helada es una instalación de climatización centralizada que usa agua enfriada —típicamente entre 6°C y 12°C— como medio de transporte del frío. El agua circula desde el equipo que la enfría hasta las unidades que la aprovechan para acondicionar el aire de los espacios.

El nombre viene exactamente de ahí: el agua no está congelada, pero sí está lo suficientemente fría como para absorber el calor del ambiente de manera eficiente.

A diferencia de los sistemas de expansión directa (como splits o VRF), donde el refrigerante viaja hasta cada unidad interior, en los sistemas de agua helada el refrigerante se queda en el equipo central. El agua hace el recorrido. Esto tiene implicaciones importantes en seguridad, mantenimiento y escalabilidad.

Entender los sistemas de agua helada es más fácil cuando se conocen sus partes. Cada componente cumple una función específica dentro del ciclo.

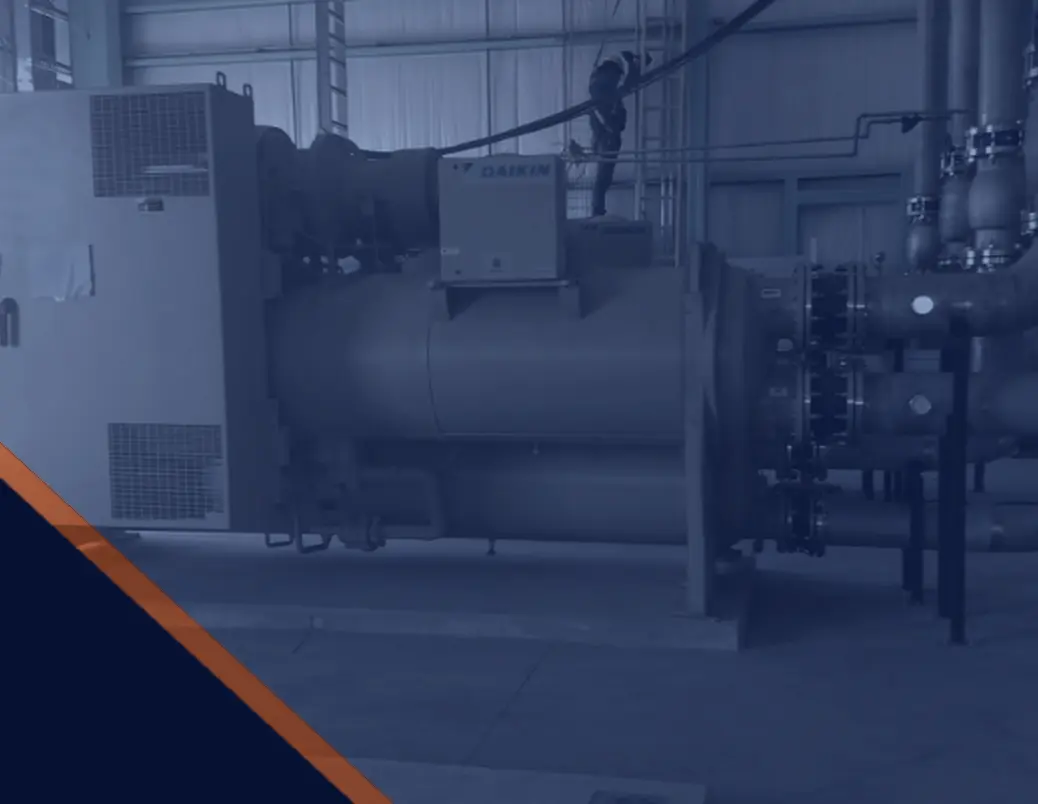

1. Chiller (Enfriador de Agua)

Es el corazón del sistema. El chiller extrae calor del agua y la entrega fría al circuito de distribución. Puede funcionar con compresión mecánica (el tipo más común) o con absorción (más eficiente en instalaciones con acceso a calor residual o gas).

La capacidad del chiller se mide en toneladas de refrigeración (TR) o kilovatios térmicos (kW). Para un edificio de oficinas de tamaño medio, es común ver chillers entre 100 y 500 TR; en hospitales o plantas industriales, los rangos suben considerablemente.

Dato clave: Los chillers modernos con compresores de tornillo o centrífugos pueden alcanzar eficiencias de 0.55 a 0.65 kW/TR en condiciones óptimas —una mejora importante frente a equipos de hace 15 años que operaban a 1.0 kW/TR o más.

2. Torre de Enfriamiento

El chiller no puede trabajar solo: necesita deshacerse del calor que extrae del agua. La torre de enfriamiento hace eso. Usa evaporación de agua y circulación de aire para liberar ese calor al exterior.

Las torres pueden ser de tiro inducido o forzado, de flujo cruzado o contracorriente. La selección depende del espacio disponible, el clima local y los requisitos de mantenimiento.

Un punto que muchos pasan por alto: el agua de la torre de enfriamiento necesita tratamiento químico continuo. Sin ello, se favorece la proliferación de bacterias como Legionella y la acumulación de incrustaciones que reducen la eficiencia.

3. Bombas de Circulación

Son las que mueven el agua por todo el sistema —desde el chiller hasta cada unidad terminal y de regreso. En instalaciones grandes, se usa un sistema de doble circuito: uno primario (chiller–tanque de inercia) y uno secundario (distribución a zonas).

La selección correcta de las bombas, en términos de caudal y presión diferencial, es determinante para la eficiencia del sistema completo. Las bombas de velocidad variable (con variador de frecuencia) pueden reducir el consumo eléctrico en un 30–50% en comparación con bombas a velocidad fija.

4. Unidades Manejadoras de Aire (UMA)

Reciben el agua helada y la usan para enfriar el aire que circula por los ductos. Son las unidades de mayor capacidad y generalmente sirven a zonas amplias: plantas enteras de un edificio, lobbies, áreas de producción.

Las UMA también pueden manejar ventilación, filtración y control de humedad, lo que las hace esenciales en hospitales y laboratorios donde la calidad del aire es crítica.

5. Fan and Coil (Ventiloconvectores)

Son unidades terminales más pequeñas. Se instalan en oficinas, habitaciones de hotel, consultorios. Reciben el agua helada del circuito y enfrían el aire del espacio directamente.

Una ventaja clara: cada fan and coil tiene su propio termostato. El usuario de cada habitación puede ajustar su temperatura sin afectar al resto del edificio. Esto reduce el desperdicio de energía y mejora el confort percibido.

Los sistemas de agua helada no son la solución correcta para todos los proyectos. Tienen sentido cuando:

Edificios de oficinas. A partir de cierto tamaño (generalmente más de 3,000 m² de área acondicionada), el costo de operar docenas de equipos de expansión directa supera al de un sistema centralizado, tanto en energía como en mantenimiento.

Hospitales y centros de salud. Aquí confluyen dos requisitos difíciles de cubrir con otras tecnologías: control preciso de temperatura y humedad en zonas específicas, y confiabilidad absolutamente alta. Una sala de operaciones no puede calentarse a mitad de una cirugía.

Hoteles y resorts. Los fan and coils por habitación permiten confort individual sin complejidad de mantenimiento. El sistema central se gestiona desde un cuarto de máquinas, no desde cientos de equipos distribuidos por el edificio.

Instalaciones industriales. Procesos de manufactura, plantas de alimentos y bebidas, instalaciones farmacéuticas. En estos entornos, el enfriamiento no es auxiliar —es parte del proceso productivo. La precisión y la continuidad son innegociables.

Estos errores aparecen con frecuencia en proyectos donde el diseño fue hecho sin experiencia específica en sistemas de agua helada.

Sobredimensionar el chiller. Más capacidad no siempre es mejor. Un chiller que opera constantemente por debajo del 40% de su carga nominal pierde eficiencia y sufre desgaste prematuro en el compresor. El diseño correcto parte de un cálculo de carga térmica real, no de estimaciones conservadoras “por si acaso”.

Ignorar el tratamiento del agua. Tanto el circuito de agua helada como el de condensación necesitan control de calidad química. El agua sin tratamiento genera incrustaciones, corrosión y, en las torres de enfriamiento, riesgo biológico. Este punto se subestima en la etapa de diseño y termina siendo el problema más frecuente en operación.

No considerar la inercia térmica. Los tanques de inercia permiten al chiller trabajar en ciclos más largos y eficientes, reduciendo los arranques y paros. Omitirlos puede aumentar el consumo y acortar la vida útil del equipo.

Seleccionar bombas de velocidad fija en sistemas con carga variable. Si el sistema va a operar a cargas distintas a lo largo del día —que es lo normal en un edificio de oficinas o un hotel— las bombas de velocidad variable pagan su diferencia de costo en menos de tres años.

No diseñar para mantenimiento. Válvulas de seccionamiento, acceso físico al chiller, espacio para izaje de componentes pesados. Sistemas que se ven bien en plano pero que son imposibles de mantener correctamente generan costos innecesarios y riesgos operativos.
