Diseño, selección e ingeniería aplicada en sistemas de agua helada
En el mundo de los sistemas HVAC, el uso de un chiller de agua helada representa una de las soluciones más robustas, eficientes y escalables para proyectos de climatización de gran escala. Desde plantas industriales hasta hospitales, centros comerciales y edificios corporativos, el sistema chiller agua helada permite controlar con precisión la temperatura y las condiciones ambientales.
Elegir el tipo correcto de chiller puede marcar la diferencia entre un sistema eficiente o uno con problemas constantes. Por eso, este artículo está desarrollado desde una perspectiva técnica de ingeniería. Se enfoca en cómo diseñar, calcular y seleccionar correctamente un equipo chiller agua helada. También las consideraciones críticas de instalación y operación que garantizan su desempeño óptimo dentro de un sistema integral.
¿Qué es un chiller de agua helada y cómo funciona?
Un chiller generador de agua helada es un equipo diseñado para extraer calor de un fluido, generalmente agua. Esto se logra mediante un ciclo de refrigeración. Este proceso se genera a partir de agua fría que posteriormente se distribuye a través de un sistema hidráulico hacia unidades terminales como fan & coils o manejadoras de aire.
El funcionamiento de un chiller de agua helada se basa en el ciclo de refrigeración por compresión de vapor, compuesto por cuatro elementos principales: compresor, condensador, válvula de expansión y evaporador. En el evaporador, el refrigerante absorbe el calor del agua, reduciendo su temperatura típicamente a un rango entre 5°C y 7°C. Esta agua es impulsada mediante bombas hacia el sistema de distribución, donde intercambia calor con el aire del ambiente.
Dentro de un sistema de agua helada chiller, el agua actúa como medio de transporte térmico, lo cual resulta altamente eficiente en comparación con sistemas de expansión directa, especialmente en proyectos de gran escala.
Cómo calcular la capacidad de un chiller de agua helada
El cálculo de la capacidad de un chiller para agua helada es uno de los aspectos más críticos en el diseño de sistemas HVAC. Un sobredimensionamiento implica costos innecesarios y baja eficiencia, mientras que un subdimensionamiento compromete el confort térmico y la operación del sistema.
Cálculo de carga térmica
El dimensionamiento inicia con el cálculo de carga térmica total del proyecto, expresada en toneladas de refrigeración (TR) o kilowatts (kW). Esta carga incluye:
- Ganancias por transmisión térmica (muros, techos, ventanas)
- Ganancias internas (personas, iluminación, equipos)
- Cargas por ventilación e infiltración
- Condiciones climáticas del sitio
La fórmula básica utilizada es:
Q = m × Cp × ΔT
Donde:
- Q = carga térmica (kW)
- m = flujo másico del agua (kg/s)
- Cp = calor específico del agua (~4.186 kJ/kg·°C)
- ΔT = diferencia de temperatura entre suministro y retorno
En sistemas de agua helada, es común trabajar con un ΔT de 5°C, por ejemplo, 7°C de suministro y 12°C de retorno.
Conversión a toneladas de refrigeración
1 tonelada de refrigeración equivale aproximadamente a 3.517 kW. Por lo tanto, una carga térmica de 351.7 kW corresponde a un chiller de 100 TR.
Este cálculo debe complementarse con simulaciones energéticas y software especializado para proyectos complejos, especialmente en aplicaciones industriales donde las cargas son dinámicas.
Tipos de chiller de agua helada y su aplicación
La elección del tipo de chiller agua helada depende directamente del tipo de proyecto y sus requerimientos operativos.
Chiller aire-aire
Este tipo de chiller de agua helada disipa el calor directamente al ambiente. Es común en aplicaciones comerciales donde la simplicidad de instalación es prioritaria.
Chiller agua-agua
Requiere torre de enfriamiento. Es el estándar en proyectos industriales y grandes edificios debido a su alta eficiencia.
Chillers modulares
Permiten escalabilidad en el sistema. Son ideales para proyectos que crecerán con el tiempo o donde se requiere redundancia operativa.
Chillers de absorción
Utilizan energía térmica en lugar de energía eléctrica. Son comunes en procesos industriales donde se dispone de calor residual.
Sistema de distribución: ductos vs sistema hidráulico
A diferencia de los sistemas de expansión directa, un sistema de agua helada chiller se basa en una red hidráulica para transportar la energía térmica. Sin embargo, el aire acondicionado final sigue dependiendo de un sistema de ductos.

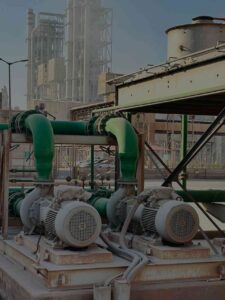

Sistema hidráulico
Incluye:
- Bombas de circulación
- Tuberías (acero al carbón, cobre, PPR)
- Válvulas de control
- Aislamiento térmico
El diseño debe garantizar velocidades adecuadas para evitar pérdidas de carga excesivas o problemas de ruido y vibración.
Sistema de ductos
El aire enfriado por unidades terminales se distribuye mediante ductos. Aquí es clave considerar:
- Diseño aerodinámico
- Balanceo de aire
- Aislamiento térmico
- Control de pérdidas
Un error común es subestimar la interacción entre el sistema hidráulico y el sistema de ductos dentro de los sistemas de climatización, lo que puede generar ineficiencias globales.
Consideraciones de instalación y montaje de un sistema chiller agua helada
La instalación de un equipo chiller agua helada es un proceso altamente especializado que requiere coordinación entre múltiples disciplinas.
Seguridad industrial
El montaje debe realizarse bajo estrictos protocolos de seguridad:
- Uso de equipo de protección personal (EPP)
- Supervisión de seguridad
- Señalización de áreas de trabajo
Instalación hidráulica y eléctrica
El sistema debe integrarse correctamente con:
- Tuberías de agua helada
- Sistemas eléctricos de potencia y control
- Sistemas de automatización (BMS)
Puesta en marcha (commissioning)
Una fase crítica donde se validan:
- Flujos de agua
- Temperaturas
- Presiones
- Consumo energético
