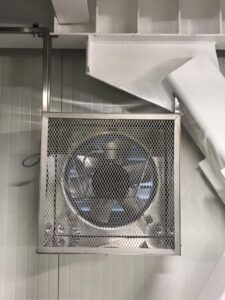

Cómo calcular la extracción de aire de un local o nave industrial

El caudal de extracción es el volumen de aire que un sistema de ventilación y extracción industrial saca de un espacio en una unidad de tiempo. En México se expresa en metros cúbicos por hora (m³/h), aunque buena parte de los catálogos de fabricantes estadounidenses y muchas fichas técnicas usan pies cúbicos por minuto (CFM).

La conversión es directa: 1 CFM equivale a 1.699 m³/h, y 1 m³/h equivale a 0.589 CFM. Si tu cálculo da 10,000 m³/h, buscas un equipo de alrededor de 5,890 CFM. Conviene manejar ambas unidades porque es común recibir cotizaciones mezcladas, una en métrico y otra en imperial, y compararlas sin convertir lleva a errores de selección.

El otro concepto que necesitas es la renovación de aire por hora (ACH, por sus siglas en inglés): cuántas veces se reemplaza el volumen completo del local en una hora. Una bodega con 6 renovaciones por hora cambia todo su aire cada 10 minutos; una cocina industrial con 20 renovaciones lo hace cada 3 minutos.

Dato clave: el caudal de extracción (m³/h o CFM) es el número con el que se elige un extractor, y las renovaciones por hora son la forma más rápida de estimarlo.

El método de renovaciones por hora se resume en una multiplicación:

Q = V × N

Donde Q es el caudal de extracción en m³/h, V es el volumen del local en m³ (largo × ancho × altura) y N es el número de renovaciones por hora que exige la actividad que se realiza dentro.

La lógica es intuitiva. Un espacio más grande necesita mover más aire, y una actividad más sucia o más caliente necesita cambiarlo con más frecuencia. Lo que hace variar el resultado de un proyecto a otro es casi siempre el valor de N, porque el volumen se mide con una cinta y no admite mucha discusión.

Los valores de referencia más usados en la industria provienen de criterios de higiene y seguridad ocupacional. La siguiente tabla recoge rangos típicos publicados por Soler & Palau en sus hojas técnicas de ventilación ambiental:

Dentro de cada rango, el extremo alto aplica cuando hay más personas, más fuentes de calor, techos bajos o clima caluroso. Una nave de ensamble en Monterrey o Hermosillo en temporada de verano rara vez funciona bien con el valor mínimo; la misma nave en Toluca puede tolerarlo. Si tu caso involucra hornos, soldadura o techos de lámina expuestos al sol, vale la pena revisar cómo se aborda la extracción de aire caliente en espacios industriales antes de fijar N.

Para cocinas comerciales la tabla es solo el primer filtro, porque ahí el caudal suele definirse por el tamaño de la campana y la velocidad de captura. Ese caso tiene su propio procedimiento, que se explica a detalle en la guía de extracción en cocinas comerciales.

Imagina una nave de ensamble en Querétaro de 40 m de largo, 25 m de ancho y 8 m de altura promedio. Su volumen es 40 × 25 × 8 = 8,000 m³. La actividad es ensamble con algunas estaciones de soldadura, así que tomamos 10 renovaciones por hora, el extremo alto del rango para talleres.

El caudal resulta en Q = 8,000 × 10 = 80,000 m³/h, que equivale a unos 47,100 CFM. Si la nave admite seis puntos de extracción en muros laterales, cada equipo debe mover alrededor de 13,300 m³/h (unos 7,850 CFM). Con ese dato ya puedes revisar catálogos de extractores axiales industriales de pared o de techo, que son la opción habitual para mover grandes volúmenes con poca resistencia.

Una cocina de restaurante de 6 × 5 m con 3 m de altura tiene 90 m³. Con 20 renovaciones por hora, el caudal mínimo es de 1,800 m³/h, unos 1,060 CFM. Aquí la extracción casi siempre va conectada a campana y ducto, de modo que el equipo tiene que vencer la resistencia de filtros y tubería. En esa condición conviene mirar extractores centrífugos, porque sostienen el caudal aunque la presión del sistema suba.

La idea que resume esta sección es sencilla: volumen por renovaciones te da el caudal total, y el reparto entre equipos depende de cuántos puntos de extracción permite el edificio.

La tabla funciona bien para locales comerciales y naves con cargas moderadas. En proyectos industriales con procesos intensos, sin embargo, suele subestimar el caudal real, y ahí entran otros dos métodos que un ingeniero revisa en paralelo.

El error más frecuente es olvidar el aire de reposición. Un extractor saca aire, pero ese aire tiene que entrar por algún lado; si la nave está cerrada, el equipo trabaja contra una presión negativa, mueve mucho menos de lo que dice su ficha y las puertas se azotan o cuesta abrirlas. Por cada metro cúbico que sale debe haber una entrada equivalente, ya sea por louvers, persianas o inyección mecánica.

El segundo error es seleccionar el equipo solo por su caudal nominal, sin considerar la presión estática. El caudal que aparece en el catálogo suele medirse a presión cero o muy baja; en cuanto hay ducto, codos, filtros o persianas, el punto de operación real baja por la curva del ventilador. Esa diferencia es la que define si conviene un axial o un centrífugo, y está bien explicada en la comparación ventilador centrífugo vs axial.

Otro error habitual es concentrar toda la extracción en un solo punto. Dos o tres equipos grandes en un muro dejan zonas muertas en el extremo opuesto de la nave, donde el aire caliente se estanca. Repartir el caudal en más equipos, con entradas de aire en el muro contrario, genera un barrido uniforme y suele funcionar mejor que un solo extractor de gran capacidad.

También se subestima con frecuencia la altura. En naves de más de 8 m, el calor se estratifica bajo la cubierta, y una extracción colocada a media altura saca aire relativamente fresco mientras deja arriba la capa más caliente. Ubicar los equipos en la parte alta de los muros o en el techo cambia el resultado sin cambiar el caudal.

Por último, está el caso de las atmósferas con vapores inflamables o polvos combustibles. Ahí el cálculo de caudal es el mismo, pero el equipo debe ser específico para ese riesgo, y usar un extractor estándar es un problema de seguridad serio. Para esas áreas se especifican extractores a prueba de explosión con la clasificación adecuada al tipo de atmósfera.

Calcular la extracción de aire de un local o una nave industrial empieza con Q = V × N: mides, multiplicas por las renovaciones que pide la actividad y conviertes a CFM si el catálogo lo requiere. Para la mayoría de los locales comerciales y bodegas, ese resultado es una base confiable para pedir cotización.

En naves con procesos térmicos, contaminantes o climatización, el número de la tabla es solo una de tres referencias. El cálculo por carga térmica y el de dilución de contaminantes pueden dar caudales mayores, y el que gobierna es siempre el más alto. A eso hay que sumar el aire de reposición, la presión estática del sistema y una distribución de equipos que evite zonas muertas.

Con la fórmula obtienes un caudal de referencia, pero para que un ingeniero seleccione el equipo correcto y lo puedas cotizar sin sorpresas hacen falta algunos datos más. Primero, las medidas completas del espacio y un croquis que muestre muros disponibles, puertas, ventanas y obstáculos en la cubierta. Después, la actividad que se realiza y las fuentes de calor o contaminantes, con la potencia aproximada de hornos, máquinas o procesos térmicos.

También importa si habrá ducto y de qué longitud, porque eso define la presión estática que el equipo tiene que vencer. Para montaje en muro sin ducto, un equipo como el extractor axial de pared serie WX resuelve la mayoría de las naves de manufactura ligera.

El voltaje disponible en planta (220 V o 440 V, monofásico o trifásico), el nivel de ruido tolerable y si el espacio tendrá climatización completan la lista. Este último punto cambia bastante el diseño: cuando se combina extracción con una unidad paquete industrial o con cualquier otro sistema de enfriamiento por compresión, el balance entre aire extraído y aire acondicionado define buena parte del consumo eléctrico del inmueble.

En pocas palabras, el caudal es el punto de partida, y la presión, la distribución y la integración con el resto del sistema HVAC son lo que convierte ese número en una selección que funciona.
